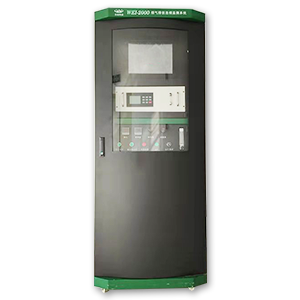

WEI-2000烟气排放连续监测系统是我司为了满足我国日益严格的烟气监测要求,基于自身在工业领域的丰富经验,推出的可广泛应用于火力发电厂、各种工业窑炉/锅炉、化学工业、钢铁烧结/炼钢厂、水泥工业、垃圾焚化厂、石油工业等场合的烟气排放连续监测系统。系统可以连续监测SO2、NOX、02(标准、干基和折算)、烟尘(颗粒物)浓度、烟气流速、温度、压力、流量、湿度等多项相关参数及统计排放率、排放总量等。并能对测量到的数据进行有效管理。
WEI-2000中气态污染物监测原理是利用紫外差分法测量干烟气中的SO2、NOX,通过电化学氧传感器测量氧含量。
颗粒物监测采用激光背散射原理;压力传感器测量烟气压力;流速采用皮托管测量;烟气的温度采用温度传感器测量;烟气湿度采用高温电容湿度传感器测量;测量信号送入数据采集与处理子系统, 该系统具有现场数据实时传送、远程故障诊断、报表统计和图形数据分析等功能,实现了工作现场的无人值守。整套系统结构简单,动态范围广,实时性强,组网灵活,运行成本低。同时系统采用模块化结构,组合方便。并且能够与企业内部的DCS和环保部门的数据系统通讯。
项目 | 指标 | |||
气态污染物 | SO2 | (0~50~500~1000)ppm;其他量程需定制 | ||
NO | (0~50~500~1000)ppm;其他量程需定制 | |||
O2 | (0~25)% | |||
零点漂移 | ≤±2%F.S./7d | |||
量程漂移 | ≤±2%F.S./7d | |||
线性误差 | ≤±2%F.S. | |||
响应时间 | ≤30s | |||
颗粒物 | 测量距离 | (0.5 ~15)m | ||
粉尘浓度量程 | (0~100)mg/m3,(0~1)g/m3 | |||
测量精度 | 2%F.S. | |||
烟气参数 | 温度 | 测量范围 | (0~300)℃ | |
测量精度 | ±0.5%F.S. | |||
压力 | 测量范围 | (-10~10)kPa | ||
测量精度 | ±0.5%F.S. | |||
流速 | 测量范围 | (0~10)m/s,(0~40)m/s | ||
测量精度 | ≤1%F.S. | |||
数据采集与处理 | 集线器 | 8路模拟输入通道,8路数字输入通道, | ||
1路RS485通讯接口 | ||||
工业控制平板电脑 | 4路RS232通讯接口 | |||
Windows 2000/XP操作系统 | ||||
系统软件 | 污染源在线监控管理软件WEI-2000 | |||
DCS输出 | 8路模拟量输出通道 | |||
1路RS485通讯接口 | ||||
电源 | 220V AC/50Hz 1KW(不含伴热带、压缩机) | |||
机柜尺寸 | 800mm*800mm*2100mm | |||
机柜环境温度范围 | (5~40)℃ |
